安装应按照GB3836.15-2000《爆炸性气体环境用电气设备第15部分:危险场所电气安装(煤矿除外)》的有关规定进行。
每只防爆安全栅后限带≤10只防爆手动报警按钮。
一、JBF-151F/D双切换接口盒的特点:
1、JBF-151F/D双切换接口盒双路切换,同时确保由控制中心至被控设备之间的线路状态受监控;
2、实现联动控制系统的弱电线路与被控设备的强电线路之间的转接、隔离,以防止强电窜入系统,保障系统的安全;
3、与专线控制盘连接,用于控制重要消防设备(如消防泵、喷淋泵、风机等),一只模块可控制一台大型消防设备的启、停控制;
4、插拔式结构,可像安装探测器一样先将底座安装在墙上,布线后工程调试前再将切换模块插入底座。易于施工、维护。
5、通过无源动合接地作为回答信号。
6、通过无源动合接点或切换AC220V电压作为回答信号。

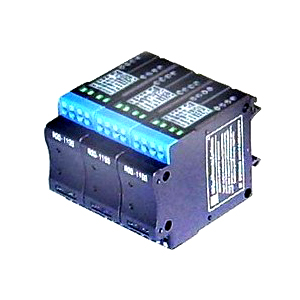

NF751齐纳式安全栅功能特点:
安全栅应安装在非防爆区内,以保证防爆区的安全,限制本安侧设备的工作电流在安全范围内;
配接智能防爆型感烟探测器(JBF-3100-EX)、感温探测器(JBF-2110-EX)、手动报警按钮(JBF-301-EX)必须采用本公司提供的安全栅 ;
一、JBF4171隔离模块介绍
★可实现回路总线短路自动隔离功能,避免局部线路短路造成回路整体瘫痪。
★通过指示灯显示短路隔离、正常等工作状态,方便直观。
★可采用环形或树状分支两种总线短路保护形式。
★插拔式结构,易于施工、维护。
二、JBF4171隔离模块参数
工作电压:DC16-30V控制器提供,调制型
工作温度:-10~+40℃
贮存温度:-20~+50℃
相对湿度:≤95%(40±2℃)
动作电流:≥200mA(24V)
确认灯:红色
外形尺寸:82mm长×85mm宽×41mm高
