青鸟消防官方推荐消防模块接线图2019-10-14 16:32:16

JBF4131输入模块

JBF4131输入模块接线图

JBF4132输入模块

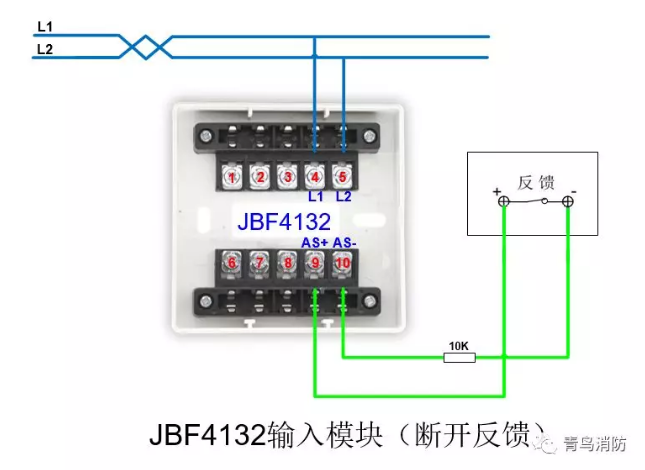

01断开反馈

JBF4132输入模块断开反馈接线图

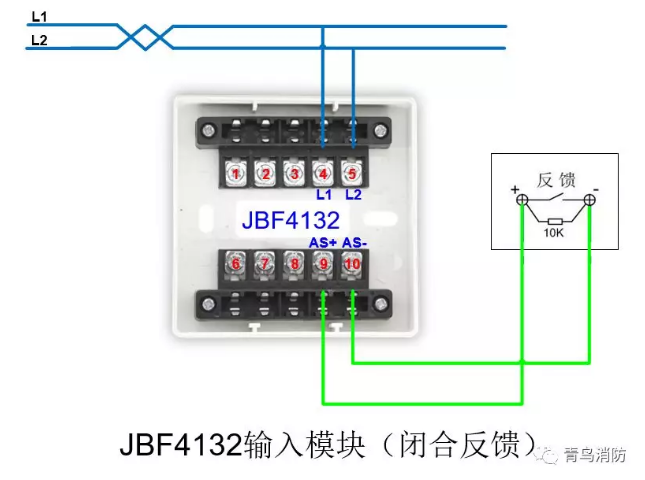

02闭合反馈

JBF4132输入模块闭合反馈接线图

JBF4141输入/输出模块

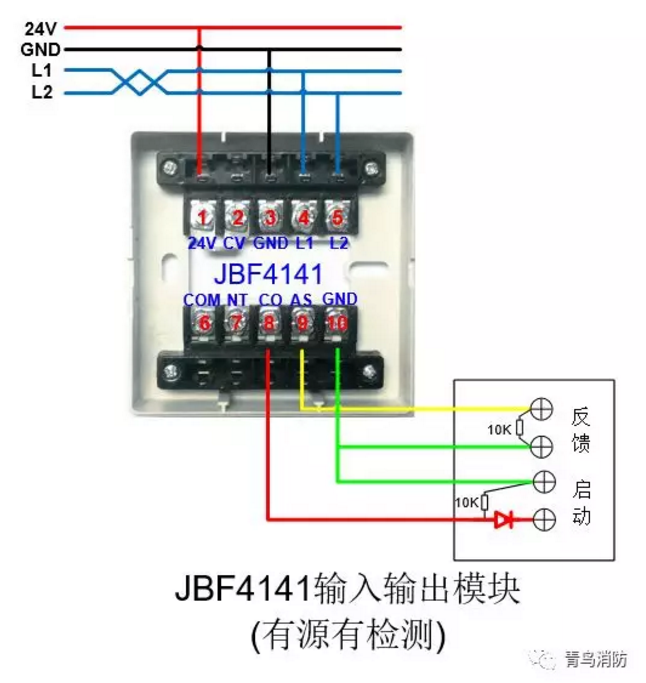

01有源有检测

JBF4141输入/输出模块有源有检测接线图

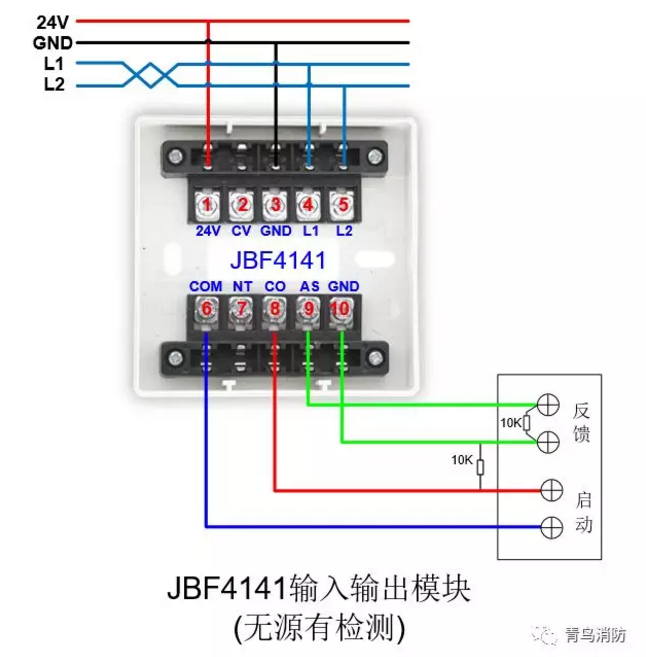

02无源有检测

JBF4141输入/输出模块无源有检测接线图

JBF4142输入/输出模块

01动作输出闭合信号(无源有检测)

JBF4142输入/输出模块动作输出闭合信号（无源有检测）接线图

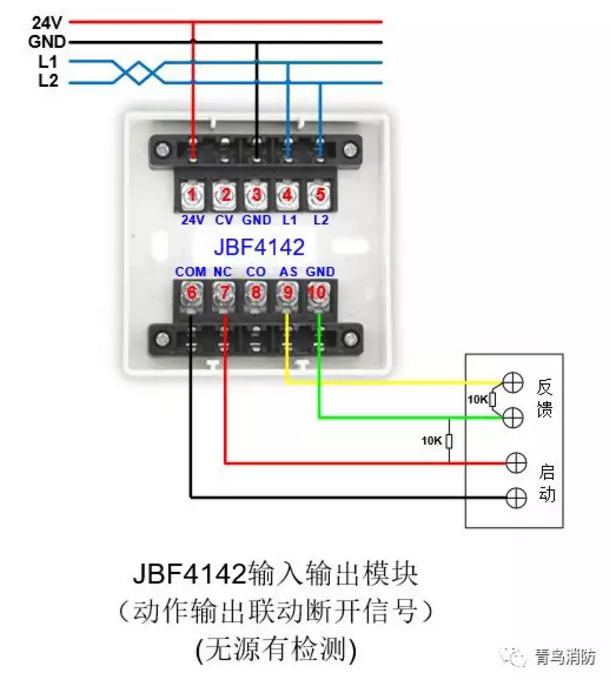

02动作输出联动断开信号(无源有检测)

JBF4142输入/输出模块动作输出联动断开信号（无源有检测）接线图

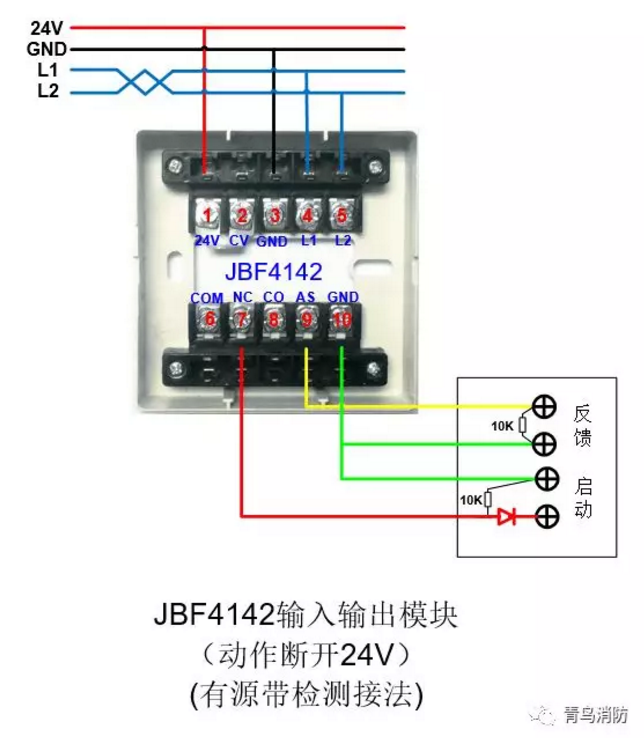

03动作断开24V(有源有检测)

JBF4142输入/输出模块动作断开24V（有源有检测）接线图

04动作输出24V(有源有检测)

JBF4142输入/输出模块动作输出24V（有源有检测）接线图

JBF-155F多线切换接口盒

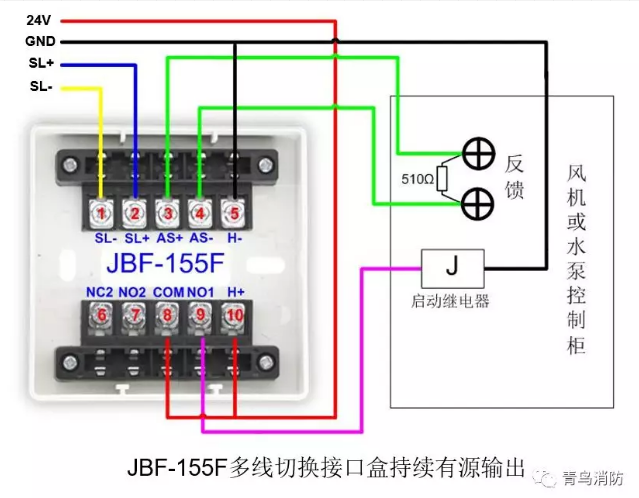

01持续有源输出

JBF-155F多线切换接口盒持续有源输出接线图

02点动有源输出

JBF-155F多线切换接口盒点动有源输出接线图

JBF5155输入/输出模块

01持续输出

JBF5155输入/输出模块持续输出接线图

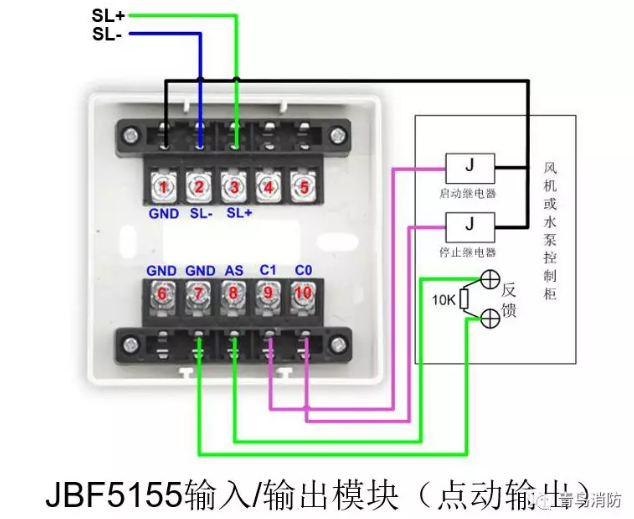

02点动输出

JBF5155输入/输出模块点动输出接线图

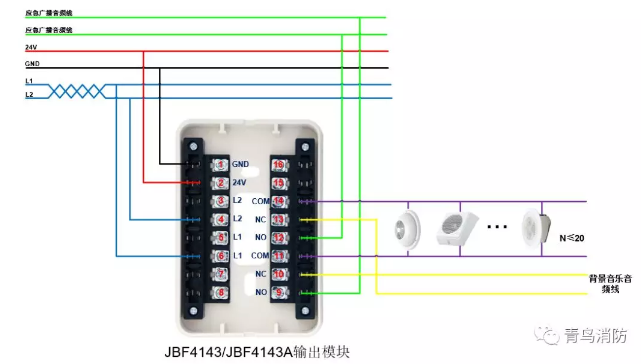

JBF4143/JBF4143A输出模块

JBF4143/JBF4143A输出模块接线图

JBF4137中继模块

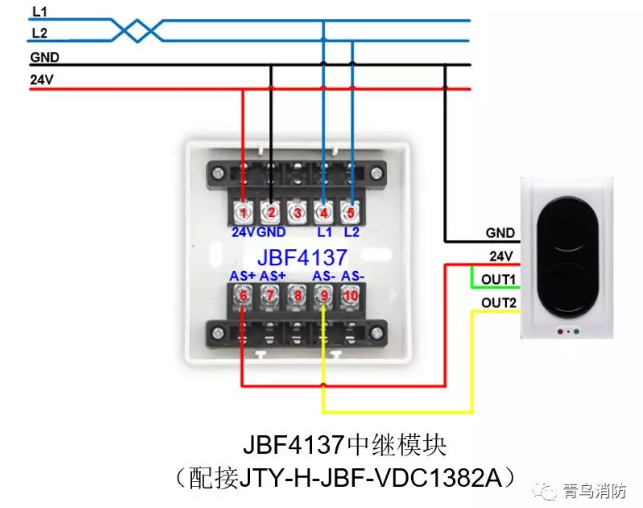

01配接JTY-H-JBF-VDC1382A

JBF4137中继模块配接JTY-H-JBF-VDC1382A接线图

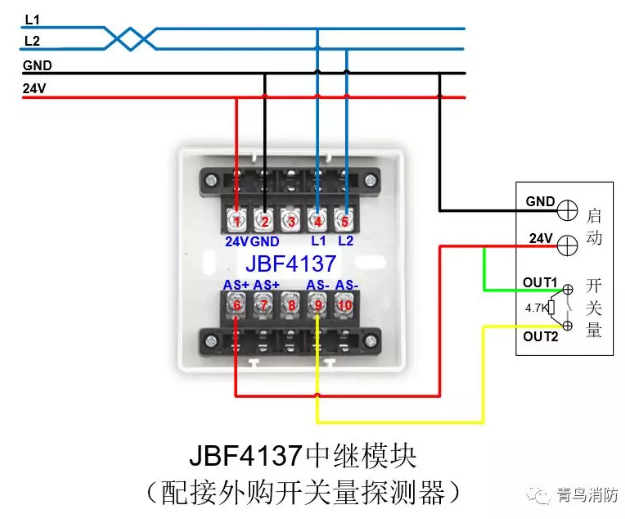

02配接外购开关量探测器

JBF4137中继模块配接外购开关量探测器接线图

JBF4171隔离模块

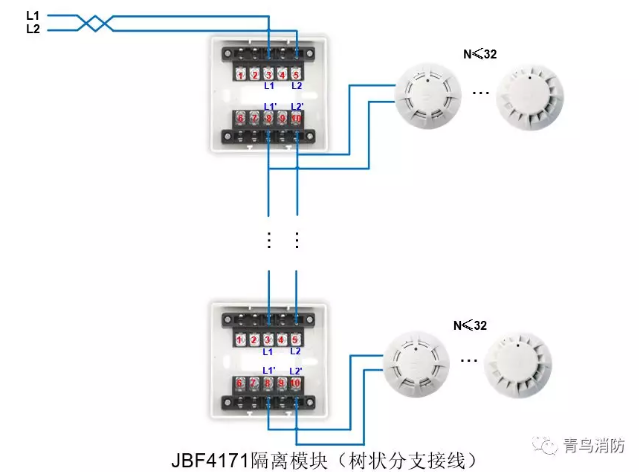

01树状分支接线

JBF4137隔离模块树状分支接线接线图

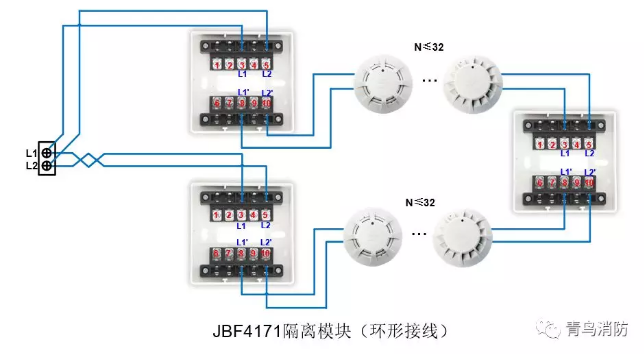

02环形接线

JBF4137隔离模块环形接线接线图
